차단기 교체가 필요한 대표적인 증상

차단기 안에는 전기를 끊어 주는 기계 부분과 접점이 들어 있어, 오래 쓰거나 차단을 자주 겪으면 제 성능을 내지 못합니다.

차단기는 단순한 스위치가 아닙니다. 정해진 값보다 큰 전류가 흐르면 내부 장치가 움직여 회로를 끊고, 누전차단기라면 새어 나가는 전기까지 감지해 떨어집니다. 이렇게 움직이는 부분과 접점은 동작을 반복할수록 닳습니다.

교체 연한을 일률적으로 말하기는 어렵습니다. 습기와 먼지, 진동이 많은 곳에서는 더 빨리 나빠지므로 설치 시점보다 실제 증상으로 판단합니다.

차단기 몸체의 변색과 발열, 탄 냄새, 헐거워진 레버처럼 차단기 자체에 나타나는 변화가 교체를 검토할 신호입니다.

아래 증상은 연결된 기기가 아니라 차단기와 분전반 쪽에 문제가 있을 때 나타납니다. 하나라도 해당된다면 그대로 사용하기보다 점검을 받는 편이 안전합니다.

• 차단기 몸체나 주변 전선 피복이 누렇게 또는 검게 변했습니다.
• 분전반 문을 열면 타는 냄새나 플라스틱 녹는 냄새가 납니다.
• 차단기 표면이 옆에 있는 것들보다 뚜렷하게 뜨겁습니다.
• 레버가 헐겁게 흔들리거나 올려도 걸리는 느낌이 없습니다.
• 누전차단기의 시험 버튼을 눌러도 차단기가 떨어지지 않습니다.

두 경우 모두 정상이 아니며, 특히 문제가 있는데도 내려가지 않는 상태는 보호 기능을 잃은 것이라 더 위험합니다.

다시 올라가지 않는 것은 회로에 사고 전류가 남아 스스로 떨어지는 경우와, 내부가 손상되어 걸린 자리에 고정된 경우로 나뉩니다. 반대로 과부하나 누전이 분명한데 내려가지 않으면 설비를 지켜 줄 장치가 없는 상태입니다.

표가 잘리면 좌우로 밀어서 보세요.

차단기만 새것으로 바꿔도 분전반 안쪽 배선과 단자가 낡아 있으면 같은 문제가 다시 생깁니다.

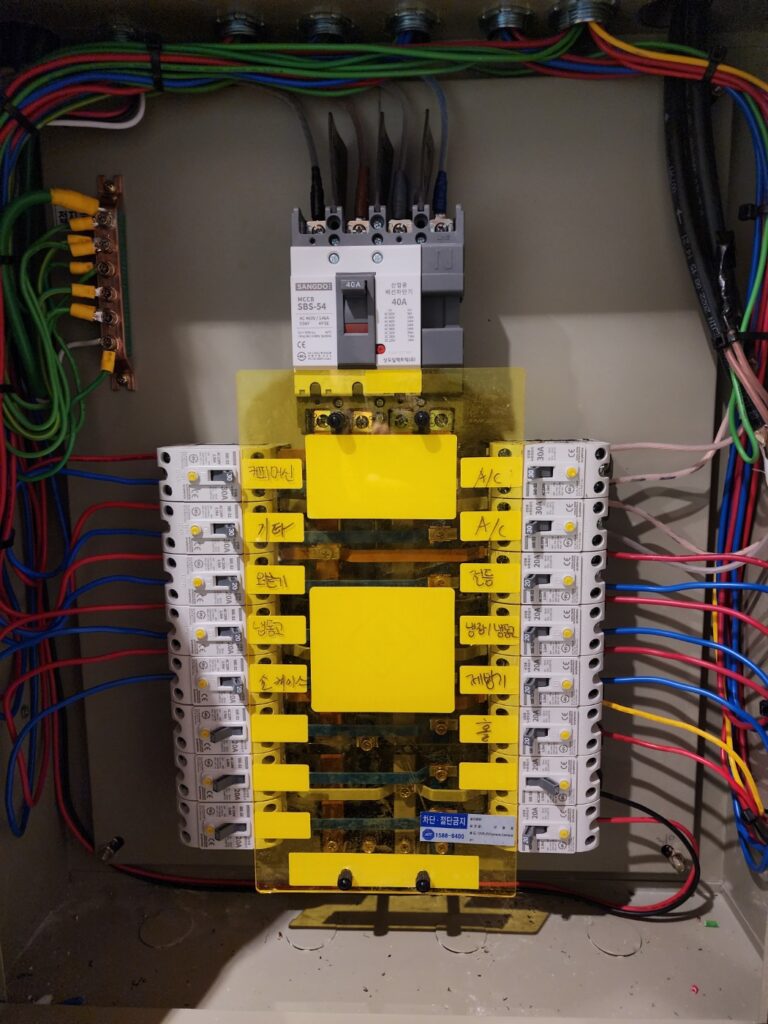

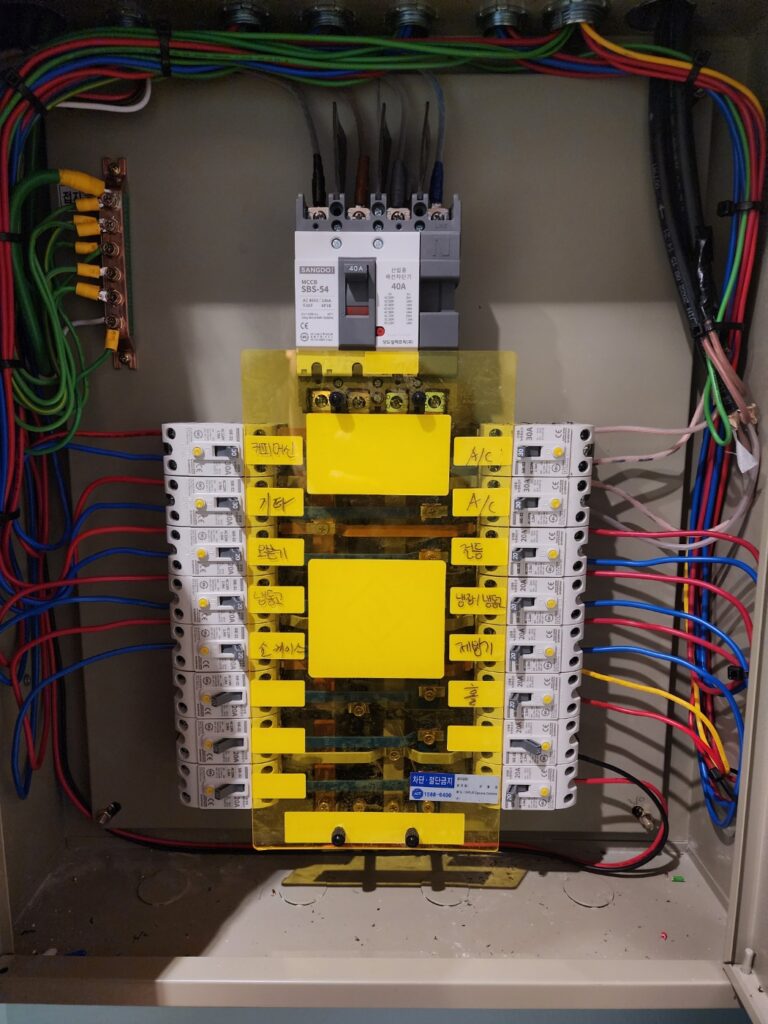

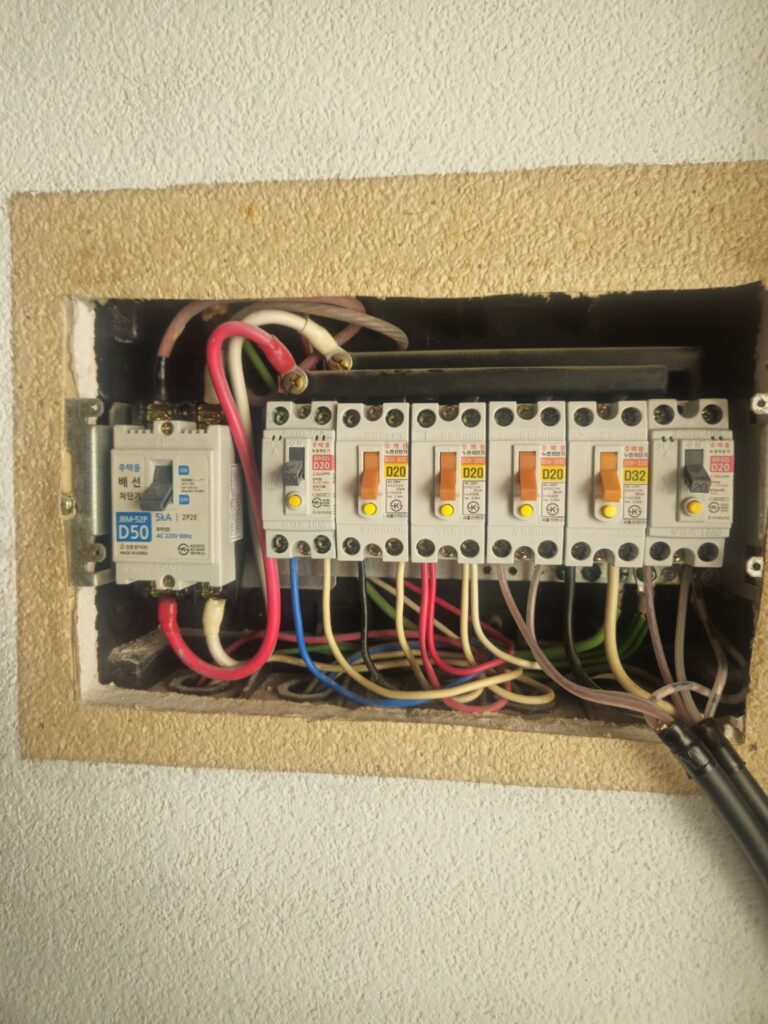

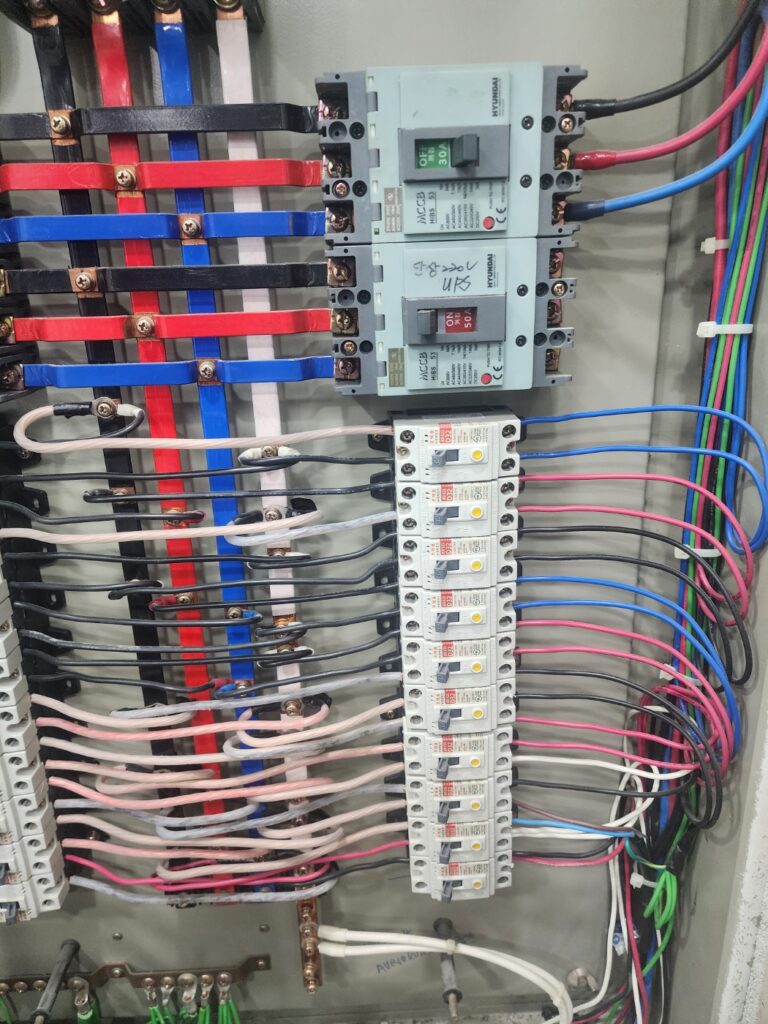

분전반은 차단기를 모아 놓은 함으로, 안쪽에는 차단기를 잇는 전선과 나사로 조인 단자가 있습니다. 단자가 풀리거나 산화되면 그 자리에서만 열이 생기고, 새 차단기를 달아도 원인은 그대로 남습니다.

상태에 따라 차단기와 함께 안쪽 전기배선까지 손봐야 할 수도 있습니다. 아직 반복해서 내려가는 단계라면 차단기 수리 내용을 먼저 보시면 판단에 도움이 됩니다.

차단기만 큰 것으로 바꾸는 방법은 가장 위험하며, 전선 굵기와 회로 구성까지 함께 검토해야 합니다.

차단기 용량은 그 회로의 전선이 안전하게 견딜 수 있는 전류에 맞춰 정합니다. 차단기만 키우면 전선이 과열되어도 끊어 줄 장치가 없어지고, 결국 전선 쪽에서 사고가 납니다. 자주 내려간다는 이유로 용량을 올리는 것은 원인을 감추는 일입니다.

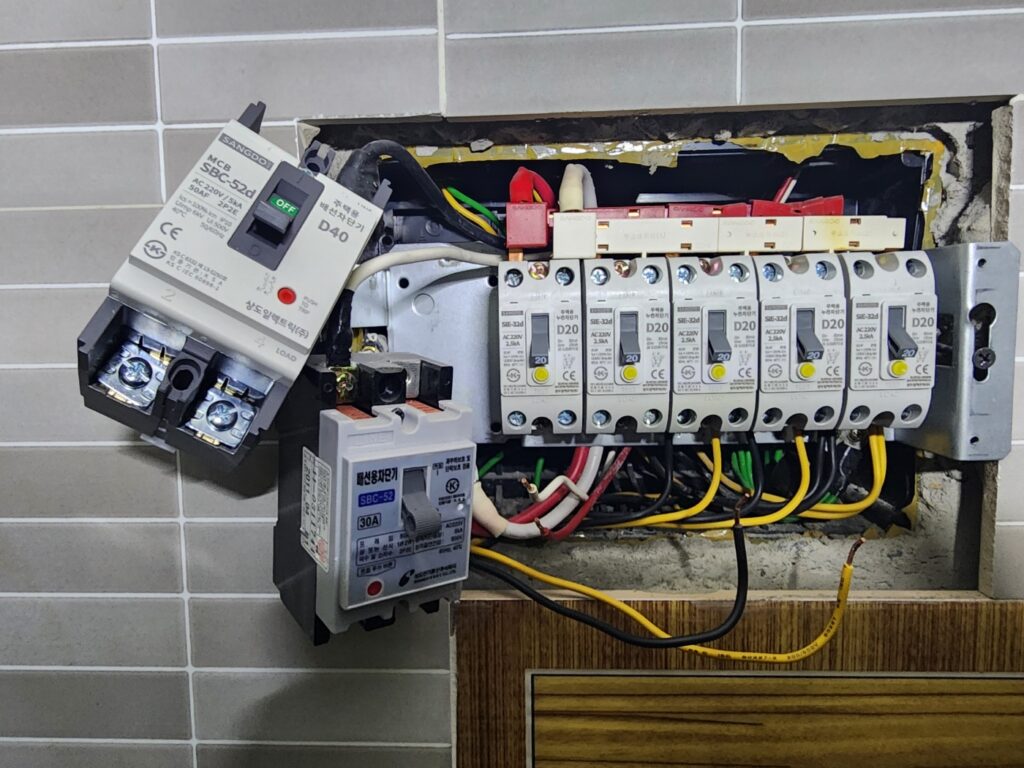

현장 확인과 정전 안내를 거쳐 전원을 끊고 차단기를 바꾼 뒤, 동작을 확인하고 회로 표시를 정리하는 순서로 진행합니다.

작업 중에는 전기가 끊기므로 순서를 미리 알면 준비하기 좋습니다. 교체 범위는 차단기 한 개일 수도, 분전반 전체일 수도 있어 현장 확인에서 정해집니다.

1. 현장 확인증상과 분전반 상태, 회로 구성과 사용 기기를 보고 교체 범위를 정합니다.
2. 정전 안내전기가 끊기는 시간과 영향을 받는 곳을 미리 알립니다.
3. 전원 차단주 차단기를 내리고 전기가 흐르지 않는지 확인한 뒤 시작합니다.
4. 차단기 교체회로와 전선에 맞는 차단기로 바꾸고 단자를 규정대로 조입니다.
5. 동작 확인회로별로 전기를 올려 정상 동작과 시험 버튼을 확인합니다.

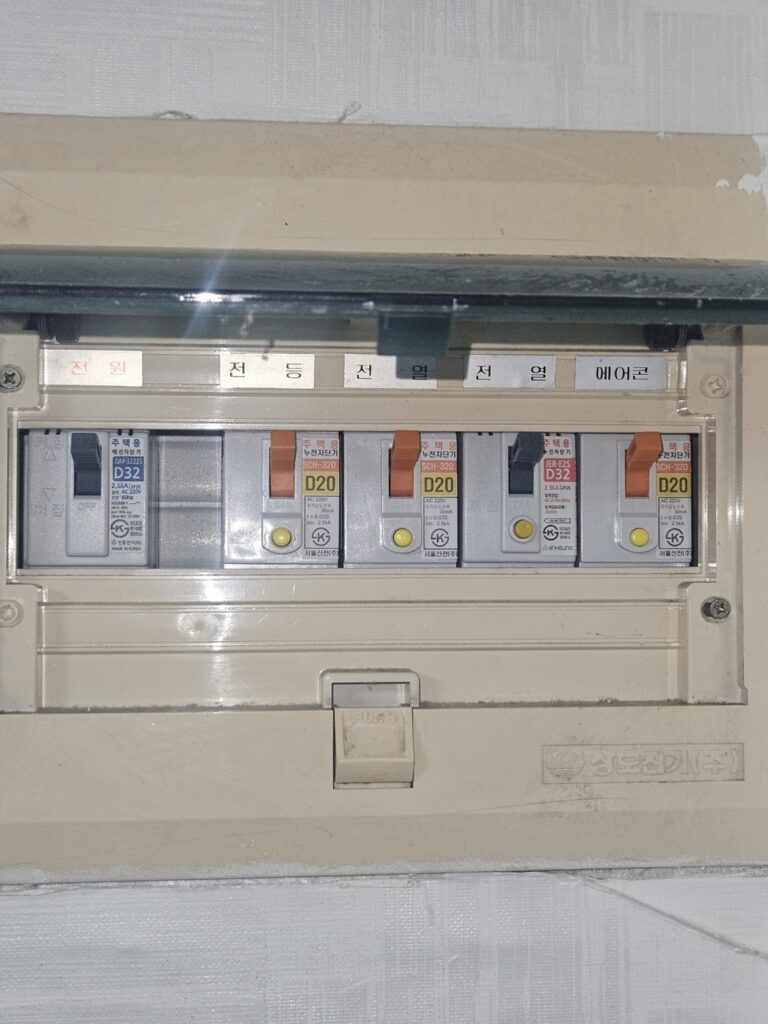

6. 회로 표시 정리어느 차단기가 어디를 담당하는지 적어 둡니다.

차단기와 분전반 작업은 등록된 전기공사업체가 해야 합니다. YD엔지니어링(와이디엔지니어링)은 전기공사 전문으로 24시 연중무휴 긴급출동을 운영하며, 대표번호 010-7400-2075로 증상을 알려 주시면 됩니다.
